嵌入式螺母概要 ● 一览
插入式螺母>产品概要 ● 一览 ● 使用方法等
嵌入式螺母说明
●成型后镶嵌螺母·成型时镶嵌螺母·其他六角长螺母、图纸品
标准规格品
特殊定制品
嵌入式螺母指的是塑料成型时使用的螺母。
塑料成型现在被广泛使用，其范围也在不断扩大。
但是，关于安装在那里的嵌入金属零件，没有规格化的东西很多，主要是没有共通性的东西。
介绍关于“成型时使用的嵌入螺母”和“成型后使用的嵌入螺母”两方面的规格化的产品。
嵌入式螺母使用范围
汽车(发动机、灯)、家电(电视、冰箱、电话、照明)、办公机器(电脑、打印机)、游戏机、手机、飞机零件等
从2001年11月开始，开始制作产品材质使用“环保新合金”（铅含量0.1%以下。以前为1.8～3.7%）的产品。请随时咨询。
（关于材料的详细说明）
技术资料
1. 关于嵌入件使用上的注意点和嵌入方法
下面介绍使用嵌入件时的注意事项和嵌入方法。
2. 加工尺寸公差
关于加工时的产品尺寸和内径尺寸进行说明
3. 关于嵌入材质
下面就嵌入材质进行说明
4. 关于塑料的说明
塑料（树脂）和嵌入物的关系
5. 关于清洗
说明产品的清洗方法。
5. 热熔敷机具（插入器材）
加热机，加热机用螺丝刀类，手控式热熔敷机
成型后使用嵌入件
产品列表
各种尺寸规格表请咨询。
形状
品名
特徴
挿入方法
適合樹脂
嵌入式螺母 黄铜标准型 （ＳＤ・ＦＤ）
十字形状，也适合用于薄肉厚材料。
扩展方式
热固性 热塑料
嵌入式螺母 黄铜钻头型 （ＳＢ・ＦＢ）
通用类型。 成本低廉，且保持平衡。
热压方式 圧入方式
嵌入式螺母（ＵＤⅡ）
锥形。 易安装，导热率好。
热压方式
热塑料
嵌入式螺母 黄铜超强型（ＵＤⅣ・ＦＵ）
非对称滚花型。 牵拉、扭转强度优越。
MINI嵌入式螺母 (MIB)
小型尺寸。 适应对方小型化素材。
成型时使用嵌入件
斜纹纹路INSERT（X）
最普通的嵌入式螺母。
同時成型
直纹纹路（H）
牵拉强度优异。
平目（XE・HE）
通过添加槽来增强拉力。
袋孔（XY・HY）
内径不贯通，内嵌。
其它产品
长螺母
６角螺母、全螺纹贯通
图样产品
根据客户的需求进行产品的试制/量产
插入方法一览
1. 插入到对象材料内径
2. 将插入件压入到规定位置
3. 扩张板按下
※2.3请使用冲头等
压入方式
1. 对方材料内径内嵌套
2. 把内嵌塞到预定位置
※2请使用冲头等

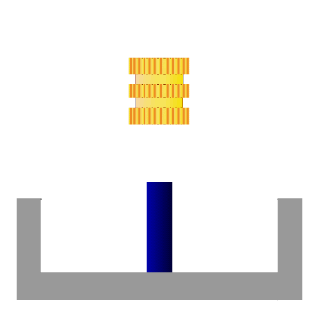

热压入方式
2. 对插入物加热
3. 插入到规定位置
※2.3请使用熔化机等

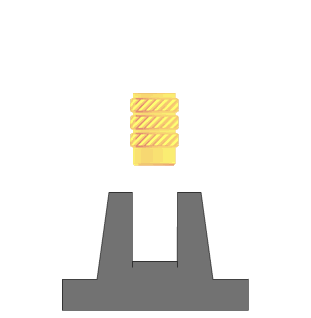

同时成型方式
1. 在模具销上安装镶块
2. 灌入塑料
嵌入设备介绍
NUTER(纳特)
成型后插入螺母的热熔敷机
详情介绍
• 可调节加热温度
• 埋设尺寸精度高
• 埋设作业简单快捷
• 树脂渗出少
• 在狭小的地方也能埋设
手控式热熔敷机
