本社营业部 021-58663325
製 品 情 報
关于材料
插入式螺母＞技术资料
本公司在没有客户指定的情况下，嵌入材料使用“黄铜”（C3604BDF）制作。
另外，关于下述项目，在接收时通过铣削板进行确认检查。
另外，从2001年11月开始接受使用“环保新合金→无铅、耐腐蚀性提高”的产品制作。
请随时咨询。
1.普通材质→黄铜（C3604BDF）
2.环保材质→无铅黄铜（Bz3）
1. 关于黄铜（C3604)
材料特性
C3604正确地被称为“快削黄铜”，因为被削性出色，也能期待延展性，被广泛用于“螺栓、螺母、小螺钉、主轴、齿轮、阀门、打火机、钟表、照相机零件”等，最近在“IT机器、汽车零件”等中的使用很显眼。
BDF分别表示B（Bar→棒材）、D（Drawing→拉拔材）、F（Fabrication→制造的产品，不限制机械性质）。（参考JISH0500）
材料品质
项目
内容（根据JIS H3250）
外观
棒的精加工良好、均匀，使用上不得有有害缺陷
弯曲
2mにつき3mm
化学成分 （％）
Cu
Pb
Fe
Fe＋Sn
Zn
57.0～61.0
1.8～3.7
0.50以下
1.2以下
剩余部分
机械的、 物理的性质
○→必須 △→省略
抗拉强度
拉伸
硬度（维氏）
时间开裂性
△
○
335以上 （N/mm2）
-
80以上（HV）
H3250 5-5
1. 关于无铅合金（Bz3）
Bz3是针对环境问题的“新黄铜材料”。抑制铅的含量，耐腐蚀性也大幅度提高的新合金。
①将铅含量控制在0.1%以下的无铅耐脱锌黄铜棒，可充分清除平成15年预定修改的水质标准（Pb≤0.01ppm）。
②耐脱锌腐蚀性在ISO-6509的试验方法中，具有与含铅耐脱锌棒“Z34”同等的性能。
1.化学成分
2.特性比較
①铅含量和耐腐蚀指数
②耐腐蚀性和强度
③综合评价
1.化学成分（通常与黄铜棒→C3604比较）
Sn
Bi
Pb（鉛）
P
通常Ｃ3604
57～61％
1.2％以下
0.5％
1.8～3.7％
新合金Bz3
61％
0.9％
0.1％
2.0％
0.08％
2. 特性评价（与黄铜棒、不锈钢材料的比较）

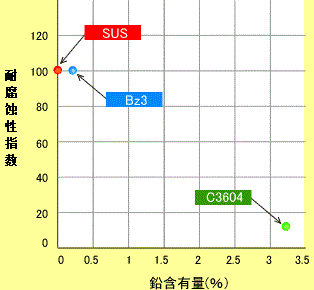

①铅含量和耐腐蚀性指数
材质编号
铅含有量
強度值
耐腐蚀性指数
C3604（比较材料）
3.2
424
7
Bz3
≦0.1
409
100
SUS（比较材料）
0
730
